有机硅清水混凝土保护剂技术详解
一、核心成分与作用机理
（一）化学组成
有机硅清水混凝土保护剂以小分子硅氧烷（如甲基硅醇钠、乙基硅氧烷）为主要活性成分，辅以分散剂、偶联剂、催化剂等助剂。其中，硅氧烷分子链（-Si-O-Si-）占比≥60%，分子量通常控制在 300-800Da，确保良好的渗透能力。
（二）渗透成膜机制
- 毛细孔渗透：保护剂通过混凝土表面的微孔（孔径 5-50μm）及裂纹，在毛细作用下渗入混凝土内部 5-10mm 深度。
- 水解缩合反应：硅氧烷分子遇水发生水解生成硅醇（-Si-OH），随后与混凝土中的氢氧化钙 [Ca (OH)₂] 及表面羟基（-OH）发生缩合反应，形成网状硅氧烷聚合物膜。
- 界面结合：聚合物膜通过化学键（Si-O-Ca）与混凝土基体结合，同时在表面形成低表面能层（表面张力≤24mN/m），实现防水防污功能。
-
关键性能指标（GB/T 31851-2015 标准）
- 吸水率降低率：≥90%（标准养护 28d 后）
- 抗氯离子渗透系数：≤1.0×10⁻¹²m²/s（电通量法）
- 紫外线老化（1000h）：色差 ΔE≤1.5，表面无粉化
- 耐酸雨（pH=3，200 次循环）：表面无腐蚀坑，强度损失≤5%
- 透气性：水蒸气透过率≥0.1kg/(m²・d)（保证混凝土呼吸功能）

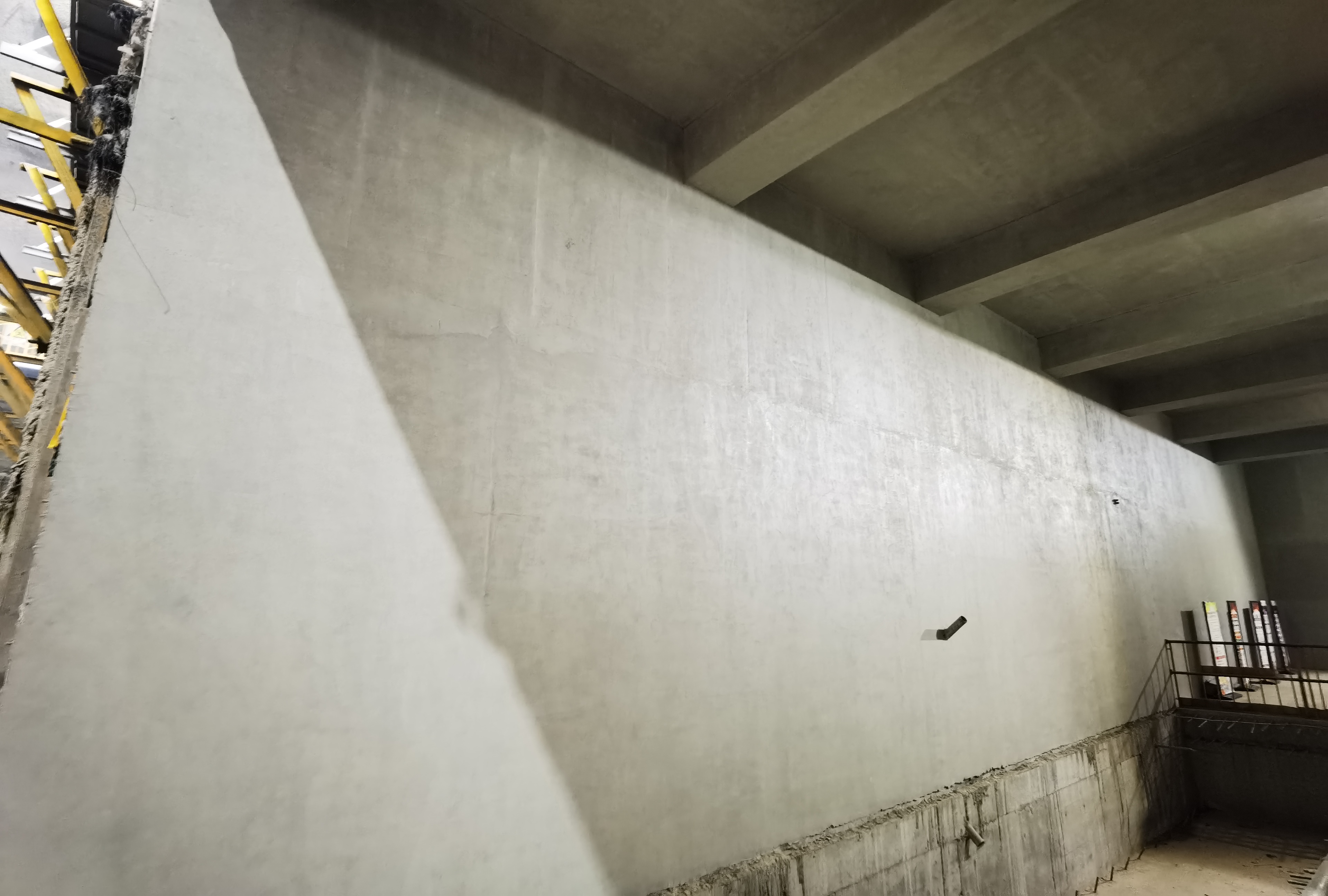

三、施工工艺与质量控制（一）施工流程- 基面处理（关键步骤）
- 机械打磨：使用 50-100 目砂纸去除表面浮浆、油污，露出坚实基面（粗糙度 Ra=3-5μm）。
- 缺陷修补：采用环氧砂浆修补≥0.2mm 裂缝，蜂窝麻面需用高强修补料找平，养护 7d 以上。
- 清洁除尘：用高压水枪（压力≥8MPa）冲洗表面，干燥 48h 至含水率≤8%。
- 保护剂施工
- 涂刷方式：采用滚涂或喷涂，第一遍横向涂刷，第二遍纵向涂刷，确保均匀覆盖（用量 0.2-0.3kg/m²）。
- 特殊部位处理：桥梁防撞栏、支座底面等易积水区域需增加 1 遍涂刷，阳角处做半径 5mm 倒角增强抗裂性。
- 养护固化
- 常温养护：25℃、湿度 60% 条件下自然养护 7d，期间禁止雨水冲刷。
- 低温施工：环境温度≥5℃，低于 0℃时需添加防冻剂（占比 5-8%），延长养护时间至 14d。
（二）质量检测要点- 外观检查：表面无流挂、漏涂，颜色均匀一致，保持混凝土原有纹理。
- 渗透深度：采用酚酞试剂测试，24h 内红色渗透线≤10mm（代表有效保护深度）。
- 防水效果：喷淋测试（水压 0.1MPa，持续 10min），表面无明显水痕，水珠接触角≥110°。
行业标准与发展趋势（一）现行标准- 国家标准：GB/T 31851《混凝土结构防护用成膜型涂料》
- 交通行业标准：JT/T 1322《公路桥梁混凝土结构表面防腐涂装技术条件》
- 环保认证：中国环境标志产品认证（十环认证），欧盟 EC 10/2011 食品接触级认证（适用于市政桥梁）
（二）技术发展方向- 功能复合化：开发兼具自修复（微胶囊技术）、智能变色（湿度响应）、电磁屏蔽等功能的新型保护剂。
- 纳米技术应用：通过纳米硅烷改性（粒径≤10nm），提升渗透能力 30% 以上，实现更深层保护。
- 绿色化生产：推广生物基有机硅（原料来自玉米淀粉发酵），降低化石资源依赖，碳排放减少 40%。
有机硅清水混凝土保护剂凭借其独特的分子结构和优异性能，已成为桥梁防护体系的核心材料。随着材料科学与工程技术的进步，其在功能性、环保性和施工便捷性方面将持续突破，为桥梁结构的长期服役提供更可靠的保障。
09-19
09-18
09-17
09-16
09-15
09-08
09-05
09-03
09-02
09-01
08-22
08-22
08-21
08-21
08-20
08-12
08-11
08-05
08-05
08-01
有机硅清水混凝土保护剂凭借其独特的分子结构和优异性能，已成为桥梁防护体系的核心材料。随着材料科学与工程技术的进步，其在功能性、环保性和施工便捷性方面将持续突破，为桥梁结构的长期服役提供更可靠的保障。
-
清水混凝土保护剂让建筑更耐久
值得关注的是，作为保护剂中的高端品类，氟碳清水混凝土保护剂的市场前景正持续向好。政策层面，在 “双碳” 战略和绿色建筑政策推动下，2025 年我国混凝土防护剂市场规模预计突破 180 亿元，年均复合增长率超 8.2%，其中环保型氟碳产品因符合《“十四五” 建筑节能与绿色建筑发展规划》中 70% 绿色建材应用要求，成为政策重点支持的品类。2025-09-18
-
清水混凝土保护剂：不止护结构，还能让建筑颜值 “保鲜”！
清水混凝土保护剂不是 “额外开销”，而是 “给混凝土买的保险”—— 既护住了结构安全，又让颜值能搭风格，不管是家装还是商业、户外用，选对、用好，就能让这份 “原始之美” 用得更久、更省心。2025-09-16
-
艾瑞盾氟碳清水混凝土保护剂：让建筑素颜之美历久弥新的秘密
艾瑞盾氟碳清水混凝土保护剂：让建筑素颜之美历久弥新的秘密，当美术馆的清水混凝土墙面在岁月侵蚀下逐渐失去原有的细腻肌理，当沿海建筑的表面被盐雾刻下斑驳痕迹，如何让这些 "素颜建筑" 永葆青春？答案就藏在氟碳清水混凝土保护剂的科技力量中。以艾瑞盾为代表的氟碳保护剂，正通过创新材料技术，为混凝土建筑穿上隐形铠甲，让那份不加修饰的原生之美得以长久留存。2025-09-02
-
彩色混凝土色差修补全攻略：从成因解析到无痕修复
彩色混凝土以其丰富的色调、自然的质感，成为园林景观、建筑外立面的 “颜值担当”。但浇筑后常出现的局部发花、色块不均等问题，不仅影响美观，更可能引发业主对工程质量的质疑。本文系统拆解色差成因，提供从检测到修复的全流程解决方案，助你实现 “修旧如旧” 的无痕效果。2025-08-22
-
艾瑞盾清水混凝土保护剂：让建筑之美历久弥新的科技密码
清水混凝土保护剂不是对自然的对抗，而是与时间的和解。正如建筑师隈研吾所言："最好的建筑保护是让它优雅地老去。"艾瑞盾正是帮助建筑实现这种优雅老去的科技伙伴，它守护的不仅是混凝土的表面，更是建筑师倾注其中的情感与理念。2025-08-11
-
如何正确选择清水混凝土保护剂的颜色？
清水混凝土保护剂的颜色选择，终究是为了更好地呈现其质感 —— 要么让它更贴近本真，要么让它更契合场景。记住：最好的颜色，是既完成了保护功能，又让人们几乎意识不到它的存在，只被清水混凝土本身的肌理与光影之美打动。遵循这些原则，就能让保护剂的颜色成为加分项，而非减分项。2025-07-22
-
清水混凝土保护剂：让修复效果精准复刻设计师初心
清水混凝土保护剂：让修复效果精准复刻设计师初心，艾瑞盾清水混凝土保护剂可以通过现场进行施工，将原有的混凝土表面缺陷、色差等进行处理再采用清水混凝土保护剂进行颜色调整，使其在保留原有混凝土质感的同时，可以达到清水混凝土效果。2025-07-21
-
清水混凝土色差修复：从瑕疵到浑然一体的艺术
清水混凝土色差修复：从瑕疵到浑然一体的艺术2025-07-09
-
清水混凝土保护剂：修补保护与装饰的全能守护者
水混凝土虽然自带高级感，但时间一长，裂缝、污渍就找上门😣！别慌！保护剂里的 “魔法成分” 能钻进裂缝里，像给混凝土 “打针” 一样💉，把裂缝填得严严实实，还能增强墙体的 “抵抗力”，安全感直接拉满🔝！2025-07-07
-
有机硅清水混凝土保护剂技术详解
有机硅清水混凝土保护剂凭借其独特的分子结构和优异性能，已成为桥梁防护体系的核心材料。随着材料科学与工程技术的进步，其在功能性、环保性和施工便捷性方面将持续突破，为桥梁结构的长期服役提供更可靠的保障。2025-06-05
-
有机硅清水混凝土保护剂特点及应用
有机硅清水混凝土保护剂是一种专门用于保护清水混凝土的建筑材料，能渗透到混凝土内部，在混凝土表面形成一层无色透明的保护膜，阻止水分、氧气、二氧化碳以及氯离子等有害物质的侵入，同时又能让混凝土内部的水汽正常挥发，即具有 “呼吸” 功能。可以有效提高混凝土的抗渗性、抗冻性和抗化学侵蚀性，延长混凝土的使用寿命。还能保持清水混凝土原有的色泽和质感，不改变其外观，起到美化和保护的双重作用。广泛应用于各类清水混凝土建筑，如桥梁、大坝、工业与民用建筑等，是一种性能优良的混凝土保护材料。2025-05-06
-
涵洞混凝土保护剂修补施工方案
涵洞桥梁混凝土保护剂修补施工方案，是针对混凝土涵洞中的混凝土特点、潮湿等环境因素，经过专业的分析制定的专业方案，可针对混凝土的色差修复，也可对混凝土起到长久的保护效果。2025-04-22
